Плата розширення для драйверів крокових двигунів A4988/DRV8825 дає змогу спростити підключення драйверів ШД до мікроконтролера Arduino.

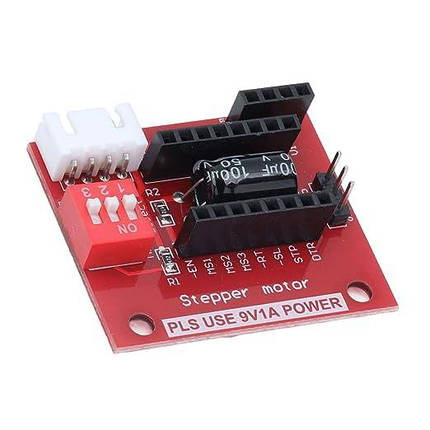

На платі є 16 піновий роз'єм типу мама, з кроком 2,54 мм, в який встановлюється сам драйвер. Також на модулі є роз'єм для підключення крокового двигуна і роз'єм живлення.
На платі встановлено мікроперемикачі, для можливості конфігурування режимів мікрокроку.
1. Застосовується для A4988, DRV8825, зверніть увагу на напрямок під час встановлення, інакше привід може згоріти.
2. Положення, за якого всі перемички встановлені в положення ON DP, означає 16 підрозділів (4988) або 32 підрозділи (8825).
3. Jm під'єднано до двигуна.
4. Jv підключається до джерела живлення 5 В і 12-24 В.
5. E, S, D, G на Jc відповідають відповідно виходам сигналів Enable, Step, Dir, Gnd, drive на з'єднанні.
Основні атрибути | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Користувальницькі характеристики | |
Країна реєстрації | Китай |
- Ціна: 47,99 ₴
