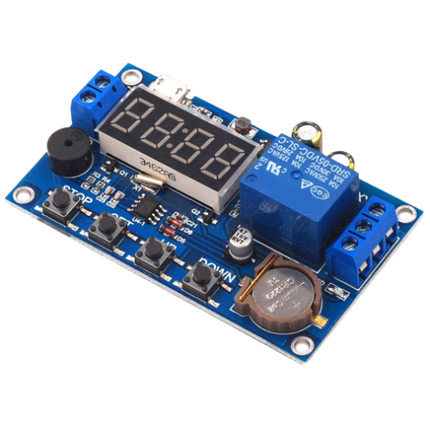

Параметри:

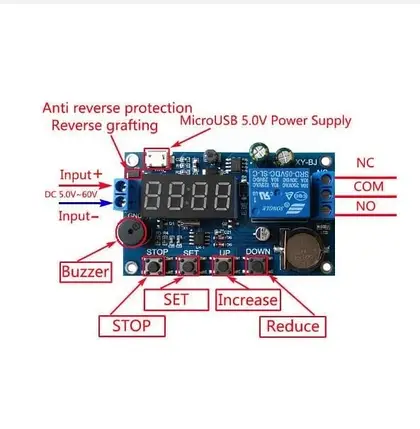

діапазон живлення: 5 - 60 В (батарейка в комплект не входить)
напруга живлення від MicroUSB: 5 В
струм споживання: 20 мА (у замкнутому стані 50 мА)
робоча температура: -40 до +85 С
макс. напруга навантаження: 250 В
макс. комутований струм: 10 А
розміри: 75 x 45 x 20 мм
I. Як встановити час
В інтерфейсі встановлення часу довго натискайте кнопку DOWN:
1. увійдіть в інтерфейс встановлення часу після того, як система блимне "YEA", у цей час блимають останні дві цифри "року", які налаштовуються кнопками DOWN і UP (підтримується тривале натискання);
2. після короткого натискання кнопки SET на дисплеї з'являється миготливий напис "dAE", після чого система переходить в інтерфейс налаштування місяця/дня, в цей час "місяць" продовжує блимати, налаштовується кнопками DOWN, UP (підтримується тривале натискання). Короткочасно натисніть SET, щоб увійти в інтерфейс налаштування "місяць/день";)
3. Коротко натисніть SET, у цей час "Day" блимає, налаштовується кнопками DOWN, UP (підтримується тривале натискання);
4. Коротко натисніть SET, система блимає "HOU", потім переходить в інтерфейс налаштування "година/хвилина", у цей час "година" продовжує блимати, налаштовується за допомогою DOWN, UP (підтримується тривале натискання). Коротко натисніть SET, потім увійдіть в інтерфейс налаштування "години/хвилини";)
5. коротко натисніть SET, у цей час "хвилина" блимає, налаштовується за допомогою DOWN, UP (підтримується тривале натискання), у цей час коротко натисніть SET, повторіть крок 1;
6. після тривалого натискання кнопки SET час буде змінено відповідно до встановлених параметрів, після чого можна вийти з інтерфейсу встановлення часу;
Другий спосіб встановлення параметрів
В інтерфейсі встановлення часу натисніть кнопку SET на 2 секунди і відпустіть її, система перейде в інтерфейс встановлення параметрів:
Крок 1: Виберіть період часу: PE-1~PE-5 Виберіть його коротким натисканням клавіш UP і DOWN;
Другий крок: вибір режиму: "----" P-1~P-5 (тобто для даного часового інтервалу встановлюється відповідний режим) Вибір здійснюється коротким натисканням клавіш UP, DOWN; ("----" означає екранування даного часового інтервалу).
Примітки:
Режим повтору кожного часового періоду може бути обраний з "----", P-1~P-5; наприклад: ви можете дозволити 5 тимчасовим періодам працювати в режимі P-1 одночасно, або дозволити часовому періоду 1 працювати в режимі P-1, часовому періоду 2 працювати в режимі P-2, тощо; це дуже зручно і гнучко, і ви можете створювати будь-які комбінації. комбінацію;
Крок 3: Після завершення вибору режиму натисніть SET для входу в інтерфейс налаштування часових інтервалів, в інтерфейсі налаштування часових інтервалів переключіть параметри коротким натисканням SET, "OPE" - початкова часова точка, "CLE" - кінцева часова точка, "dAE" - інформація про дату. "dAE" - інформація про дату.
Крок 4: Після завершення налаштування параметрів, натисніть кнопку SET на 2 секунди та відпустіть її, щоб визначити, чи є налаштування параметрів правильним чи ні, якщо воно правильне, збережіть параметри та поверніться до інтерфейсу керування часом; якщо параметр неправильний, з'явиться нагадування "ERR" (час зупинки/дата <= часу початку/дати буде повідомлено як помилка) та знову поверніться до інтерфейсу налаштування параметрів.
Примітка: час/дата зупинки (CLE) > часу/дати початку (OPE).
Додаткова функція: Будь-який період часу може бути встановлений індивідуально.
У спеціальному інтерфейсі налаштування параметрів (після другого кроку) короткочасно натисніть STOP для перемикання режиму виходу:
OUT1: реле увімкнення початкової точки, реле вимкнення кінцевої точки.
OUT2: вихідний імпульс 1S у точці часу.
В інтерфейсі налаштування спеціальних параметрів (після другого кроку) натисніть і утримуйте STOP для перемикання режиму дзвінка:
bLL0: вимкнення дзвінка
bLL1: увімкнення дзвінка
Примітка: Після дзвінка натисніть будь-яку клавішу, щоб зупинити дзвінок.
Розширення функцій клавіші STOP:
Режим увімкнення реле:
1. ON: реле увімкнено протягом часу увімкнення реле. 2;
2. OFF: реле вимкнене і завжди вимкнене;
Коротке натискання кнопки STOP в інтерфейсі відображення часу для перемикання між режимами ON і OFF, поточний стан блиматиме, а потім повернеться в основний інтерфейс. (Ця функція є функцією аварійної зупинки, одна кнопка відключає замкнуте реле).
Після того, як реле заборонено проводити струм, воно виконує функцію сигналізації після встановлення режиму.
Режим сну:
1. C-P Сплячий режим: протягом п'яти хвилин, без будь-яких операцій, цифрова трубка автоматично вимкне дисплей і програма працюватиме в нормальному режимі;
2. O-d Звичайний режим: цифрова трубка завжди вмикає дисплей;
В інтерфейсі відображення часу довго натискайте кнопку STOP і утримуйте її протягом 2 секунд, а потім відпустіть для перемикання між режимами C-P і O-d. Поточний стан буде блимати, а потім ви повернетеся в основний інтерфейс.
