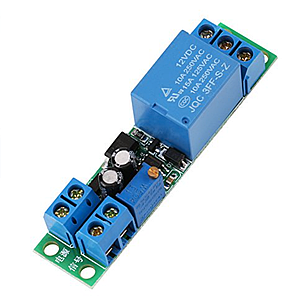

Цей модуль дає змогу комутувати навантаження до 10 А з часовою затримкою до 25 с. Схема затримки виконана на основі мікросхеми NE555 . Час затримки регулюється за допомогою встановленого на плату підлаштування резистора. Під час подавання живлення реле замикається на встановлений резистором часовий проміжок, після чого розмикається. Для повторного замикання необхідно вимкнути і знову подати живлення на модуль, або подати керувальний сигнал 5...12 на контакти SVCC(+) і SIG(-). У разі тривалого подання сигналу керуючого реле буде замкнене, відлік часу почнеться після припинення подання керуючого сигналу.
Технічні характеристики
робоча напруга 12В;
керуючий сигнал 5..12В;
максимальний струм навантаження 10А;
діапазон часової затримки 0..25;

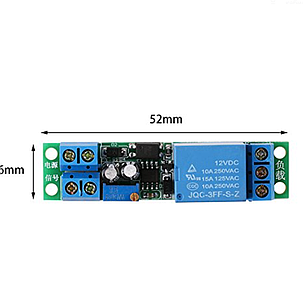

розмір 67х16х17 мм;
маса нетто: 18 р.
Основні | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Користувальницькі характеристики | |
Країна реєстрації | Китай |
- Ціна: 100,85 ₴
