Про продукт

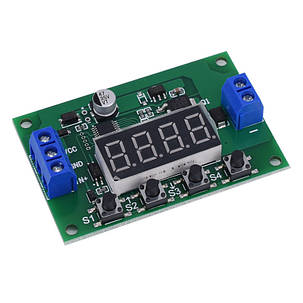

1. Багатофункціональний модуль реле часу, джерело живлення широкої напруги 5 ~ 30 В, вихід управління трубкою MOS, без контакту, без запалювання, невеликі перешкоди.
2. Можливість керування до 10А.
3. Існує до 31 робочого режиму для різних додатків тестування та автоматичного керування.
4. Час затримки регулюється від 0,01 секунди до 999 хвилин.
5. Тригерний порт може бути активований сигналом напруги або підключенням кнопки.
Технічні характеристики
1. Напруга живлення: 5~30 В
2. Напруга тригерної клеми: 3,3 ~ 30 В постійного струму (також може запускатися кнопкою)
3. струм керування: 10А
4. Розмір модуля: 63 х 42 х 14 мм (довжина, ширина і висота)
Використання підказок
1. Налаштування робочих параметрів: натисніть і утримуйте кнопку S1, не відпускаючи, на дисплеї з'явиться P-xx через 0,5 секунди, натисніть S2 і S3, щоб змінити режим роботи.
2. Після вибору робочого режиму коротко натисніть клавішу S1, щоб увійти в налаштування часу A, і на екрані відобразиться Axxx. У цей час натисніть клавіші S2 і S3, щоб змінити параметр часу A. Коротко натисніть клавіші S2 і S3, щоб додати або відняти 1, і натисніть і утримуйте, щоб швидко додати або відняти 10.
3 Натисніть клавішу S4, щоб встановити положення десяткової крапки. Після встановлення часу A натисніть клавішу S1, щоб встановити час B, і на екрані відобразиться bxxx. У цей час натисніть клавіші S2 і S3, щоб змінити параметр часу B.
4. Коротко натисніть клавіші S2 і S3, щоб додати або відняти 1, і натисніть і утримуйте, щоб швидко додати або відняти 10. Натисніть клавішу S4, щоб встановити положення десяткової крапки. Після встановлення часу B натисніть клавішу S1, щоб установити час C, на екрані з'явиться Cxxx, у цей час натисніть клавіші S2 і S3, щоб змінити параметр часу c, коротко натисніть клавіші S2 і S3, щоб додати або відняти 1, натисніть і утримуйте, щоб швидко додати або відняти 10, натисніть клавішу S4, щоб установити положення десяткової крапки.
5. Після встановлення часу c натисніть клавішу S1, щоб ввести максимальне налаштування параметра d. Параметр d являє собою числовий параметр у діапазоні від 1 до 999. Після встановлення параметра d натисніть клавішу S1 востаннє, щоб вийти зі стану налаштування і зберегти всі параметри.
Позиція точки
1. Ax.xx Десяткова точка вказана в сотнях, часовий діапазон становить 0,01~9,99 секунди.
2. Axx.x Десяткова крапка перебуває в розряді десятків, а діапазон часу становить 0,1 ~ 99,9 секунди.
3. Аххх. Десяткова крапка стоїть на місці одиниць, а діапазон часу становить 1 ~ 999 секунд.
4. Axxx не має десяткової крапки і діапазон часу становить 1~999 хвилин.
5. Вимкніть дисплей: у стані без налаштування натисніть клавішу S4, щоб вимкнути дисплей, а потім натисніть її, щоб увімкнути його знову.
