Параметри модуля

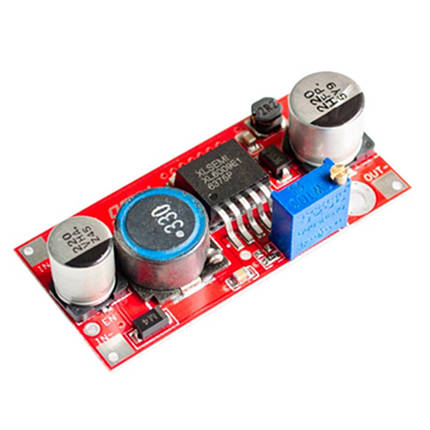

Характер модуля: неізольований підвищувальний модуль (BOOST)

Вхідна напруга: 5-32 В

Вихідна напруга: (1) плавне регулювання (5-50 В)

Вихідний струм: 2. (MAX)

Вхідний струм: 4A (MAX)

Вихідна потужність: природне охолодження 15 Вт, плюс тепловідведення 25 Вт (MAX) фактична потужність

Вихідна потужність = вхідна напруга * 4A * ефективність перетворення

Пульсації на виході: вхід 12 В вихід 24 0. Пульсації 30МВ смуга пропускання 20М

Робоча температура: промисловий клас (від -40 °C до +85 °C) (температура довкілля перевищує 40 градусів, будь ласка, зменште потужність використання або посилте тепловідведення)

Підвищення температури за повного навантаження: 45 °C

Робоча частота: 400 кГц

Струм холостого ходу: від 5 В до 12 В 15 мА, від 8,4 В до 12 В 7 мА, від 12 В до 24 В 9 мА, від 12 В до 36 В 18 мА, від 24 В до 48 В 9 мА, від 24 В до 36 В 6 мА.

Швидкість регулювання навантаження: ±0,5%

Швидкість регулювання напруги: ±0,5%

Швидкість динамічного відгуку: 5% 200uS

Порт керування: Так, високий рівень 1,4 В-VIN (ON), низький рівень 0-0,8 В (OFF), за замовчуванням високий рівень

Захист від короткого замикання: Немає

Захист від зворотного струму на вході: Ні, будь ласка, встановіть на вхід плату захисту від зворотного струму або послідовний діод.

Монтаж: Кріплення на гвинтах (кріпильний отвір 3 мм), 2 кріпильні отвори

Під'єднання: Пайка, може бути безпосередньо припаяна до друкованої плати після додавання контактів.
