Підтримуваний тип акумуляторів: 2s 18650
Робоча напруга: 4A
Напруга спрацьовування захисту max.: 4.28±0.025 В
Напруга спрацьовування захисту: 3.0В ± 0.1В.
Балансування: відсутнє
Розміри: 37x7 мм.

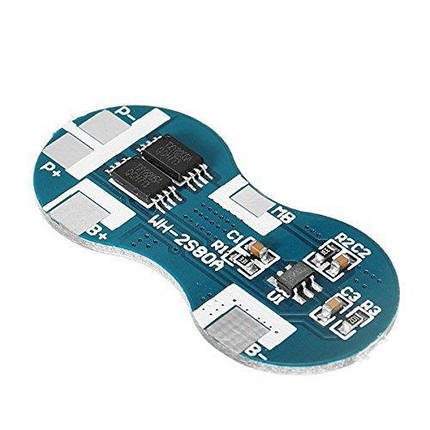

Ця плата захисту використовує IC для захисту літієвих фотополімерних акумуляторних батарей

Вбудована високоточна схема виявлення напруги;

Клеми, що підключаються до зарядного пристрою, виконані з високовольтним опором;

Вбудована триступенева схема виявлення надструмів (надструм 1, надструм 2, коротке замикання навантаження);

Зарядка і розрядка акумулятора може контролюватися МОП-трубками.

Широкий діапазон робочих температур: -40°C ~ +85°C;
Низький струм споживання.

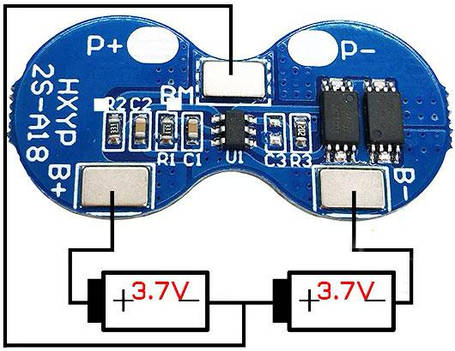

- B+ під'єднується до полюса батареї;

 - MB під'єднується до контакту батареї 1 і батареї 2;

 - B- під'єднується до мінуса батареї;

 - P+ під'єднується до позитивного полюса клеми заряджання/розряджання (клема заряджання/розряджання є спільною);

 - P- під'єднується до від'ємної клеми клеми заряджання/розряджання (клема заряджання/розряджання спільна).
