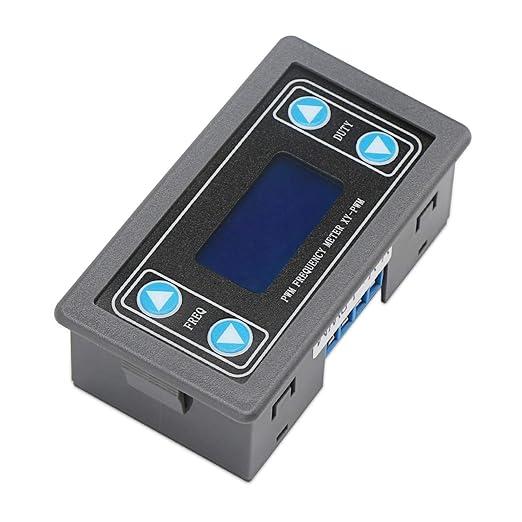

ШІМ-імпульс частота черговий цикл регульований модуль квадратних прямокутних хвиль генератор сигналів, що регулюється

Модуль Основні моменти:

1. рідкокристалічний РК-дисплей з корпусом для частоти і робочого циклу, дуже чіткий, ШІМ-вихід може встановлювати частоту і робочий цикл окремо;

2. широкий діапазон частот, висока точність;

3. послідовний порт зв'язку

I. Опис модуля

ШІМ-вихід, ви можете встановити частоту і робочий цикл окремо;

Частота ділиться на чотири діапазони, автоматичне перемикання:

1. XXX (без десяткової крапки): найменша одиниця виміру - 1 Гц, діапазон значень 1 Гц ~ 999 Гц;

2. X.XX (десяткова крапка в сотих): найменша одиниця - 0.01Khz, діапазон значень 1.00Khz~9.99Khz;

3. XX.X (десяткова крапка в десятках): найменша одиниця - 0.1Khz; діапазон значень 10.0Khz~99.9Khz

4. X.X.X (десяткова крапка в десятих і сотих частках): найменша одиниця - 1Khz; діапазон значень - 1KHz~150KHz.

Наприклад, індикація частоти: 100 означає, що ШІМ видає імпульси частотою 100 Гц;

                        1.01 означає, що ШІМ видає 1,01К імпульсів;

                        54.1 означає, що ШІМ видає 54,1 КГц імпульсів;

                        1.2.4 означає, що ШІМ видає 124 КГц імпульсів;

Діапазон значень чергового циклу: 0~100%;

Усі параметри налаштування, вимкнення живлення для збереження.

II. Налаштування параметрів

Модуль має 4 незалежні кнопки для встановлення частоти і робочого циклу, підтримка короткого натискання (збільшення або зменшення одиниці) і довгого натискання (швидке збільшення або зменшення), дуже просто, встановлення параметрів автоматично зберігається, вимкнення живлення не втрачається.

По-третє, параметри модуля:

1. робоча напруга: 3.3~30V;

2. діапазон частот: 1Hz~150KHz;

3. точність частоти: точність на кожному діапазоні становить близько 2%;

4. навантажувальна здатність сигналу: вихідний струм може бути близько 5~30ma;

5. амплітуда вихідного сигналу: амплітуда ШІМ дорівнює напрузі живлення;

6. температура навколишнього середовища: -20~+70℃.

IV.Область застосування:

1. використовується як генератор сигналів квадратної хвилі для отримання сигналів квадратної хвилі для експериментальних розробок;

2. використовується для генерації сигналів квадратної хвилі для управління драйверами двигунів;

3. генерувати регульовані імпульси для використання в MCU;

4. генерація регульованих імпульсів для керування суміжними схемами (ШІМ для регулювання яскравості та швидкості).

V. Керування послідовним портом (зв'язок з MCU на рівні TTL)

Стандарт зв'язку: 9600 біт/с Біти даних :8
Стоп-біт :1
Контрольний розряд :ні
Контроль потоку: немає

1、 Встановлення частоти ШІМ

"F101": встановити частоту 101 HZ (001~999)

"F1.05": встановити частоту 1.05 KHZ (1.00~9.99)

"F10.5": встановіть частоту 10.5 KHZ (10.0~99.9)

"F1.0.5": Встановіть частоту 105KHZ (1.0.0~1.5.0)

2、 Встановіть робочий цикл ШІМ

"DXXX": Встановіть робочий цикл ШІМ на XXX; (001~100).

Наприклад, D050, задає робочий цикл ШІМ 50%.

3、 Зчитування параметрів налаштування

Надішліть рядок "read" для зчитування встановлених параметрів.

Успіх налаштування повертається: DOWN;

У разі невдалого налаштування повертається: FALL.
