Даний продукт широко використовується в точних вимірювальних приладах, автоматизації будівель, точних машинах і обладнанні, ліфтовому обладнанні, системах автоматизації, калькуляторах, офісному обладнанні, сервосистемах інверторного устаткування, трансформаторах і так далі.

Підйомне обладнання, системи автоматизації, калькулятори, офісне обладнання, сервосистема інверторного обладнання, обладнання для перетворення частоти, освітлення, інформаційне та комунікаційне обладнання, ДБЖ імпульсні джерела живлення, автомобільна електроніка та інше обладнання.

Частотне обладнання, освітлювальне, інформаційне та комунікаційне обладнання, імпульсні джерела безперебійного живлення, автомобільна електроніка та інше обладнання.

Ефект фільтрації очевидний після використання високоякісних імпортних компонентів!

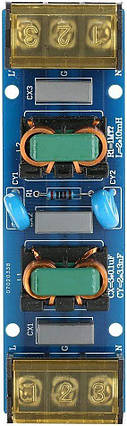

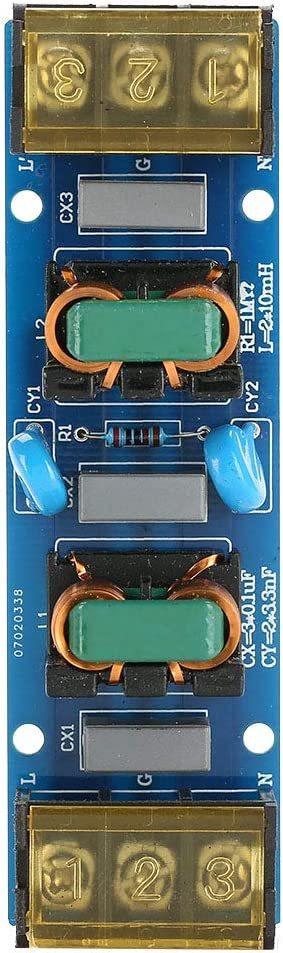

Функція фільтра електромагнітних завад джерела живлення

Фільтр живлення EMI є реактивним низькочастотним фільтром, встановленим на вході живлення електронного обладнання, як для придушення лінії електропередачі через мережу передавання енергії в шумових завадах, так і для придушення самого електронного обладнання, що продукує високочастотні сигнали перешкод, наведені в електромережу, наражаючи на небезпеку інше електронне обладнання. Тому EMI став електронний пристрій має бути встановлений у пристрої.

   Шум джерела живлення є одним із видів електромагнітних завад, його спектр шуму провідності приблизно 10 кГц ~ 30 МГц, до 150 МГц. відповідно до різних напрямків розповсюдження, шум джерела живлення можна розділити на дві категорії: один вводиться від джерела живлення до лінії зовнішнього світу завад, інший генерується електронним обладнанням та за лінією живлення провідності з шуму. Це говорить про те, що шум належить до двосторонніх інтерференційних сигналів, електронне обладнання є як об'єктом шумових перешкод, так і джерелом шуму. За характеристиками формування шумові завади поділяються на завади послідовного режиму і завади загального режиму. Послідовна перешкода - це перешкода між двома лініями електропередачі (іменована як лінія до лінії). Завади загального режиму - це перешкоди між двома лініями електропередачі та землею (іменовані як лінія-земля). Тому фільтр електромагнітних завад повинен відповідати вимогам електромагнітної сумісності (ЕМС), також повинен бути двостороннім радіочастотним фільтром, з одного боку, щоб відфільтрувати введення зовнішніх електромагнітних завад від лінії електропередачі змінного струму, з іншого боку, можна також уникнути власного обладнання від зовнішніх шумових завад, щоб не впливати на нормальну роботу іншого електронного обладнання в тому ж електромагнітному середовищі. Крім того, фільтр електромагнітних завад на послідовний режим, загальний режим завад повинні відігравати певну роль у придушенні.

Запобіжні заходи
При виборі фільтрів електромагнітних завад слід враховувати робочу напругу, робочий струм і опір напруги.
Фільтри EMI мають бути встановлені на вході живлення для зменшення радіаційних перешкод.

 З'єднувальні лінії фільтрів EMI повинні використовувати подвійні гумові дроти, які можуть усунути деякі високочастотні сигнали перешкод.
Вхідні та вихідні лінії фільтра EMI не повинні бути паралельними, їх необхідно розділити на певну відстань, щоб забезпечити роботу фільтра.
Точка E фільтра EMI і шасі повинні бути в хорошому контакті один з одним, і дріт заземлення повинен бути підключений.

Розміри: W28 мм* L98 мм H19 мм
