Призначений для тестування рівня звуку і проектування імпорту інтегральних мікросхем, включає квадратний корінь зі схеми динамічного індексного стиснення (приклад: вхід 1 В, 1 В; вхід 4 В, 2 В; вхід 9 В, 3 В).
Відсутність незалежного джерела живлення, виводи живлення безпосередньо від оригіналу, порівняно з TA7318P/TA7332P, знижують вартість трансформатора, водночас усередині корпусу займає менше місця.

Розроблена схема має такі характеристики:
Введіть установку однопрохідної схеми фільтра для фільтрації високочастотних перешкод, джерела живлення для суворих умов (наприклад, автомобільної аудіосистеми).

Регульована вихідна чутливість.
Найпоширеніше джерело живлення 12 В постійного струму, просте у використанні в автомобільних пристроях і комп'ютерах.
Має зворотну полярність живлення для захисту.
Мати покажчик під напругою для захисту від бази покажчика завантаження, продовжити термін служби заголовка.
Використовуйте металоплівкові резистори потужністю 0,5 Вт, великий запас потужності для забезпечення надійної та стабільної роботи протягом тривалого часу.

Технічні параметри:

[Вхідна чутливість]: вхідний аудіосигнал 400 Гц, з цифровим мультиметром Fluke 8025B.
Вимірювання AC мВ, вхід: 97 мВ, 39 рівень до + 3dB позиції.
[Напруга живлення]: DC12V 0.12A.

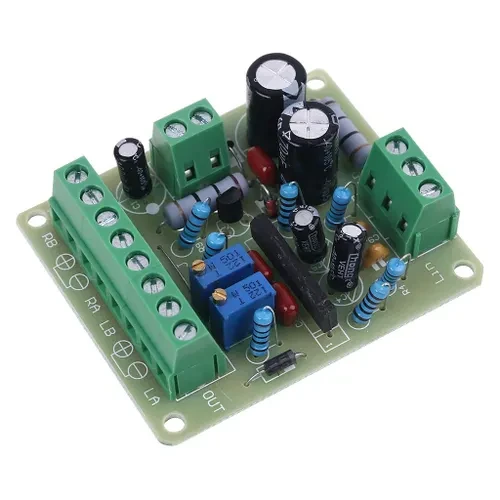

[Розмір друкованої плати]: 5,2 см X 6,3 см.
[Термінал живлення підсвічування]: Доступно DC0 - 12V 50MA. маленька лампочка
Джерело живлення для підсвічування.
[Привід VU метра, чутливість рівнеміра]: Рекомендована чутливість 500UA

Примітка: напруга живлення має бути строго гарантована 12VDC, l2VDC

Інструкція з використання:
1, вхідна секція:
Lin, 0, Rin - вхідні клеми аудіосигналу, підключені до лівого
і правим каналами для виведення аудіосигналу з компакт-диска. Або вихідні клеми під'єднані до першої вхідної клеми селекторного каскаду, водночас перші не повинні бути під'єднані до виходу вихідного каскаду або потенціометрів гучності.
потенціометрами.

2, Вихідна секція:
Дві клеми "+" і "-" з боку VU-метра в якості виходів повинні бути підключені відповідно до клем
"+" і "-" клем двох вимірювачів рівня.

Рекомендована чутливість вимірювача рівня: від 100 до 500 мікроампер постійного струму. Вона не повинна
перевищувати 1 мА.
Потенціометр серії Board 2 500 Euro Blue 3296 регулює чутливість двох окремих роз'ємів
Чутливість двох окремих роз'ємів можна регулювати. Обертання за годинниковою стрілкою збільшує чутливість.

LA, LB - клеми живлення підсвічування, RA, RB - клеми живлення підсвічування для інших установок.
клеми.
