Вхідна напруга 8.4-9.0 В
Максимальний струм заряду 5-8 А
Струм розряду 8 А, до 10 А короткочасно
Виявлення перезаряду 4.25-4.35 В ±0.5 В
Виявлення розряду 2.3-3.0 В ±0.5 В
Робоча температура -40...+50°C
Розміри 40x15x3 мм

Увага:

      Плата захисту літієвих батарей не може бути використана для літій-залізо-фосфатних батарей!!!

Основні характеристики:

Захист від перезаряду, захист від перерозряду, захист від короткого замикання, захист від перевантаження за струмом

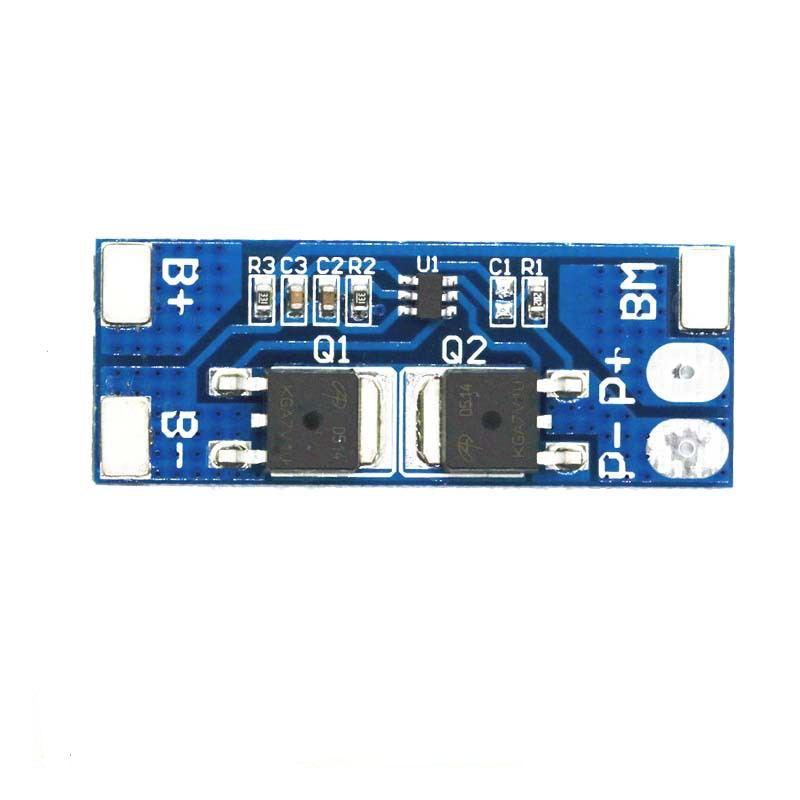

Інструкції з підключення:

B + підключається до позитивного полюса батареї

B- під'єднується до негативного полюса батареї

MB під'єднується до середньої клеми батареї 1 і батареї 2.

P+ під'єднується до позитивної клеми терміналу заряджання/розряджання (термінал заряджання/розряджання є загальним).

P- - до негативного полюса клеми заряджання/розряджання (загальний для клем заряджання/розряджання).
