Призначення:

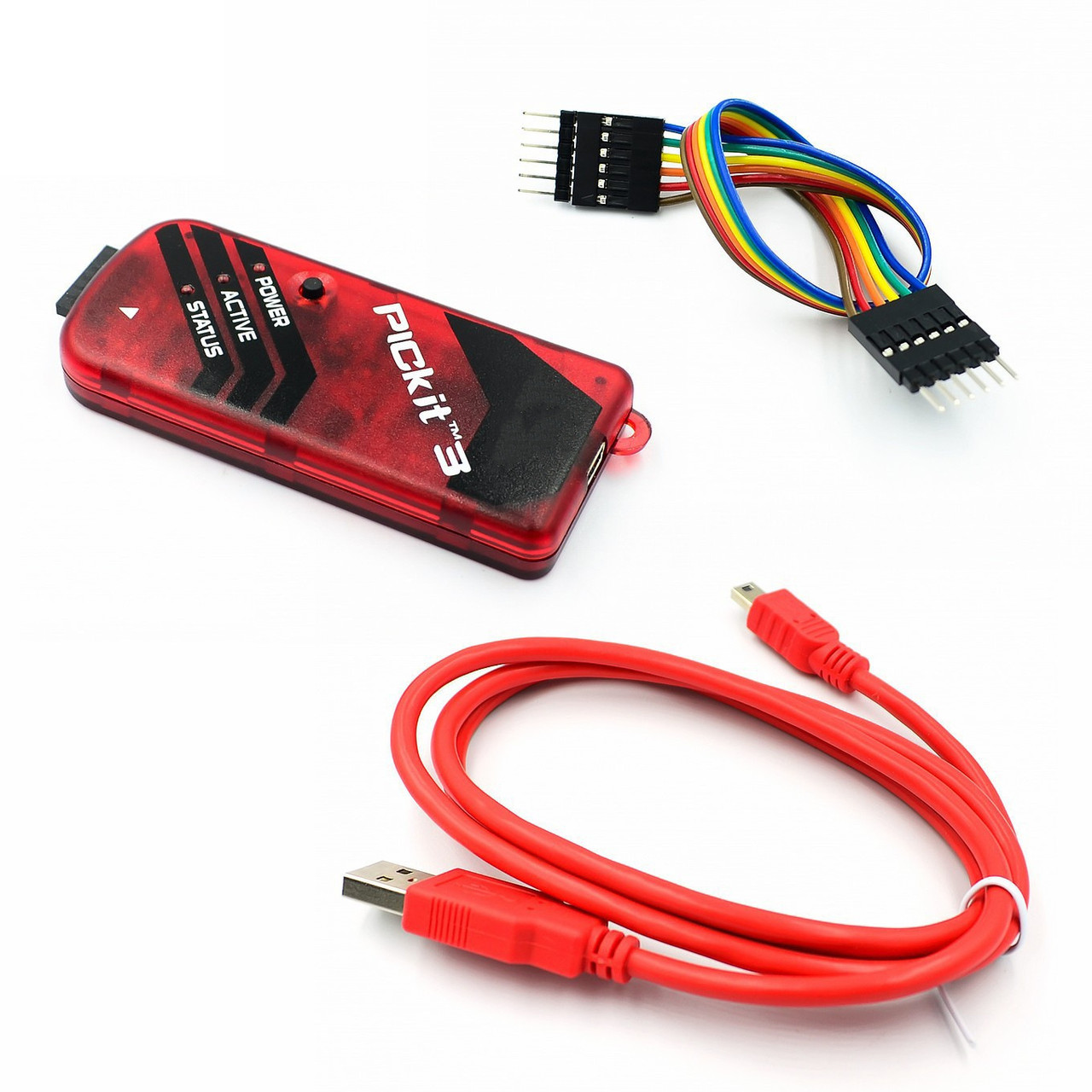

Простий USB програматор для мікроконтролерів PIC і ключів KeeLOQ виробництва компанії Microchip Technology Inc.
Програматор підтримується Інтегрованим Середовищем Розробки MPLAB-X-IDE, і власним окремим клієнтом MPLAB X IPE зі складу MPLAB-X-IDE.
При використанні з MPLAB-IDE, програматор може виконувати функцію Внутрішньосхемного Налагоджувача (ICD).

Виконання:

Малогабаритний модуль у пластиковому корпусі з інтерфейсом USB і 6-ти контактним роз'ємом ICSP.
Додаткове живлення не потрібне.

Важливі зауваження:

З огляду на те, що програматор PICKIT 3 підтримує великий список мікроконтролерів, і частина з них не допускають подачі напруги живлення понад 3,3 вольт, під час кожного запуску програми підтримки PICKIT 3, вам слід самостійно, у налаштуваннях, вибрати рівень напруги живлення і дозволити подачу живлення програматором на мікроконтролер. Нижче розповідається, яким чином це зробити:

Отже, щоб використовувати програматор PICKIT 3 у середовищі MPLAB IDE 8.92 і нижче, слід:

Запустити MPLAB IDE 8.92.
Programmer >> Select Programmer >> PicKit3.
На попередження у вікні "Voltage Caution" натиснути кнопку "Cancel" (!)
Прочитати попередження: "Failed to properly connect to PICkit 3".
Programmer >> "Settings" >> Відкриється вікно "Pickit3 Settings" >> Вкладка "Power" >> Виберіть напругу живлення контролера >> ВАЖЛИВО: Встановити "галку" на "Power target circuit from Pickit3" >> натиснути "Ok" >> Знову прочитати попередження у вікні "Voltage Caution" і в цей раз
