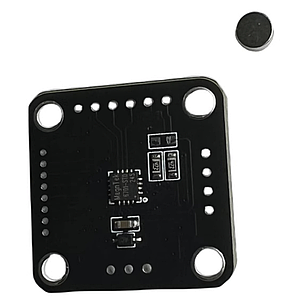

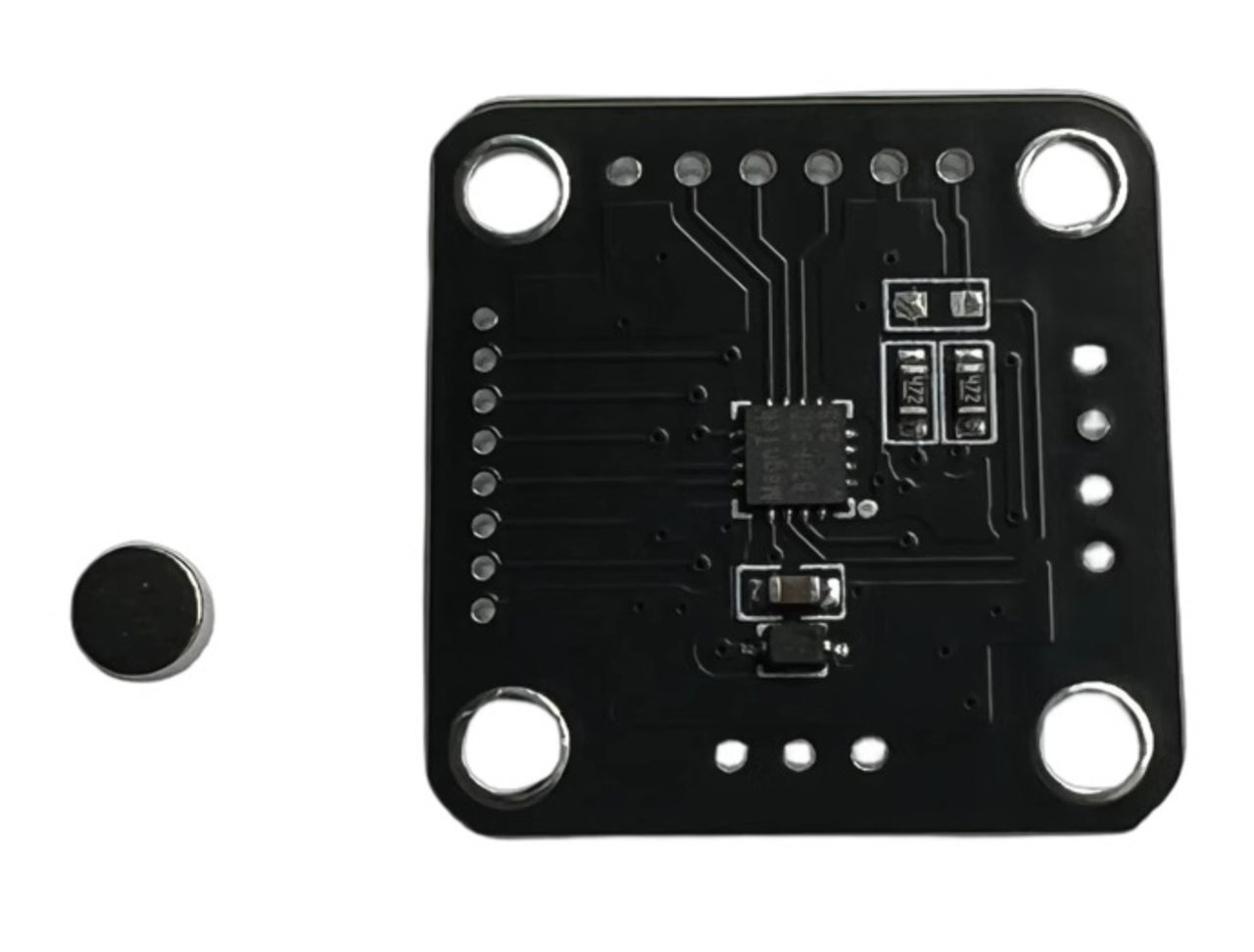

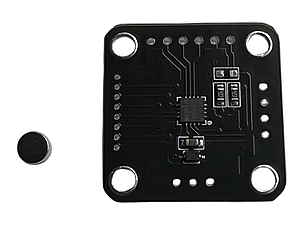

MT6701QT - це нове покоління мікросхем магнітних кутових енкодерів MagnTek, заснованих на принципі диференціального зондування Холла. MT6701QT відчуває компонент магнітного поля, перпендикулярний до поверхні мікросхеми, а також при обертанні 1 пари полюсних намагнічених радіальних магнітів на поверхні мікросхеми.
MT6701QT виводить сигнал кута від 0 до 360°. На додаток до інкрементних виходів ABZ/UVW і аналогових/широтно-імпульсних виходів абсолютного кута, MT6701QT також надає 14-бітові цифрові виходи кута через інтерфейс I2C/SSI. На додаток до вимірювання кута повороту, MT6701QT також забезпечує вихід "push" для реалізації однокристальних кнопочних пристроїв (поворот + натискання).
Особливості:
- Заснований на диференціальній технології Холла, що забезпечує абсолютне вимірювання кута від 0° до 360°.
- Робоча напруга 3,3~5,0 В, робоча температура -40°C~125°C
- Відхилення лінійності <±1° типове, <±1,5° у всьому температурному діапазоні
- Системна затримка до 5 мс або менше, підтримує швидкість до 55 000 об/хв
- Забезпечує інтерфейс I²C/SSI для зчитування 14-бітних кутових даних з мікросхеми.
- Інкрементний вихід ABZ підтримує будь-яку роздільну здатність від 1 до 1024 рядків.
- Інкрементний вихід UVW підтримує 1~16 довільних полюсів.
- Забезпечення 12-бітового ШІМ-виходу або аналогового виходу (12-бітовий ЦАП)
- Виділений вихід для виявлення натискання (датчик зміни магніту і кроку мікросхеми), що дозволяє реалізувати однокристальну кнопку
- Вбудований EEPROM, >1000 разів повторного програмування
Основні атрибути | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Користувальницькі характеристики | |
Країна реєстрації | Китай |
- Ціна: 132,33 ₴
