Контролер може працювати в діапазоні 8-60 В, фактична напруга живлення має відповідати робочій напрузі вентилятора. Наприклад, для керування вентилятором 12 В він має живитися від 12 В. Неправильний вибір джерела живлення може призвести до згоряння вентилятора й одночасного пошкодження панелі керування.

Технічні характеристики:

1.Робоча напруга: DC8-60 В (має дорівнювати напрузі вентилятора, вентилятор 12 В, але в разі використання блока живлення 24 В вентилятор згорить)

2.Струм: Робочий струм приладової панелі 35 мА (12 В) 22 мА (24 В)

3.Контроль: не вентилятор межа струму, але плата вентилятора контакти роз'єму не перевищувати 4.максимальний струм 3A, використовувати більше струму вентилятора встановити вентилятор кабель живлення підключений безпосередньо до мережі!

5.діапазон вихідного сигналу управління: 10% -100% (це діапазон вихідного сигналу, ситуація залежить від продуктивності вентилятора)

6.технічні характеристики температурного зонда: NTC 10K B = 3950

7.вимірювання температури: від -9,9 ℃ до 70,1 ℃ похибка <1 ℃ (використовуйте 1% точності зонда)

8.температурний діапазон температурної зони: прискорення температури 0-60 ℃, повна температура 10-70 ℃

9.вимір швидкості: 10-9990 об/хв, більше, ніж завжди відображається максимальна роздільна здатність 10 об/хв, одиниці виміру * 10 об/хв (вимір швидкості відповідно до найпоширенішого 2-полюсного сигналу вентилятора дизайн, переважна більшість вентиляторів є 2 полюси сигналу)

10.Швидкість попередження про зупинку: менше 375 об/хв.

Інструкції з підключення:

Сині гвинтові клеми підключення до мережі (напруга живлення еквівалентна напрузі вентилятора, і в діапазоні 8-60 В), будь ласка, зверніть увагу, щоб не прийняти неправильну полярність; "канал 1" та "канал 2" два 4P гніздо підключення вентилятора, послідовність лінії живлення є негативною, позитивною потужністю, зворотним зв'язком швидкості, ШІМ-керування (для подробиць див. схему підключення нижче); "тепловий 1 та "2 тепловий" підключення NTC термістора (параметр 10.10); "тепловий 2" підключення NTC термістора (параметр 10.10); "тепловий 2" підключення NTC термістора. схему під'єднання нижче); "тепловий 1" і "2 тепловий" під'єднання NTC термістора (параметр 10K B = 3950), відповідно, з двома каналами контролю температури вентилятора; "звуковий сигнал" гнізда змінного струму зумер, під час увімкнення сигналізації зупинення, вентилятор зупинятиме зумер звучання.

Примітка щодо підключення:

Максимально допустимий струм одного інтерфейсу вентилятора становить 3 А, якщо необхідно керувати вентилятором із більшим струмом, встановіть кабель живлення вентилятора, безпосередньо під'єднаний до основного джерела живлення (при цьому можливості контролера вентилятора не залежать від струму, але необхідно враховувати струмове навантаження силових провідників).

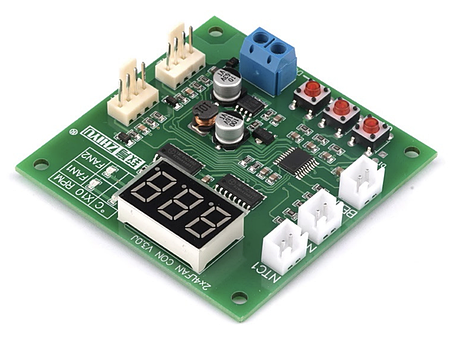

Опис дисплея:

Приладова панель через цифровий дисплей значення, праворуч від чотирьох світлодіодів цифрової трубки цифрова трубка, поточне значення вказує на значення, у першому рядку кожної таблиці наведено два канали температури та швидкості обертання (x10rpm), у другому рядку - два відмітних представника каналу, два канали температури та швидкості (x10rpm). За нормальних умов роботи дотримуватиметься порядок почергового відображення чотирьох значень, можна в будь-який момент натисканням кнопки "+" "-" швидко перемкнутися на ручні значення, при цьому ручне перемикання залишатиметься на цьому значенні тривалий час, повертаючись у круглий стан. За необхідності канал II дисплея може бути замаскований.

Примітка щодо налаштування:

1.У стані налаштування. Швидкість і температурні зони, якщо більше 15 секунд не працює, автоматичний вихід без збереження даних.

2.Коли встановлена температура зони, повна температура повинна бути вищою, ніж той самий канал прискореної температури принаймні на 5 градусів Цельсія, значення температури під час налаштування спричиняє цю умову, якщо ця умова не виконується, контролер автоматично корегуватиме дані температури для забезпечення відповідності з іншою різницею, що не є низькою за умов 5 градусів Цельсія, це автоматично настроюється в один бік, і якщо вам потрібно вручну настроїти зворотний виклик іншої температури.

3.Два канали маскуються, налаштування дисплея впливають тільки на робочий стан, дані показують, що два канали управління і параметри налаштування не порушені, нормальної роботи.

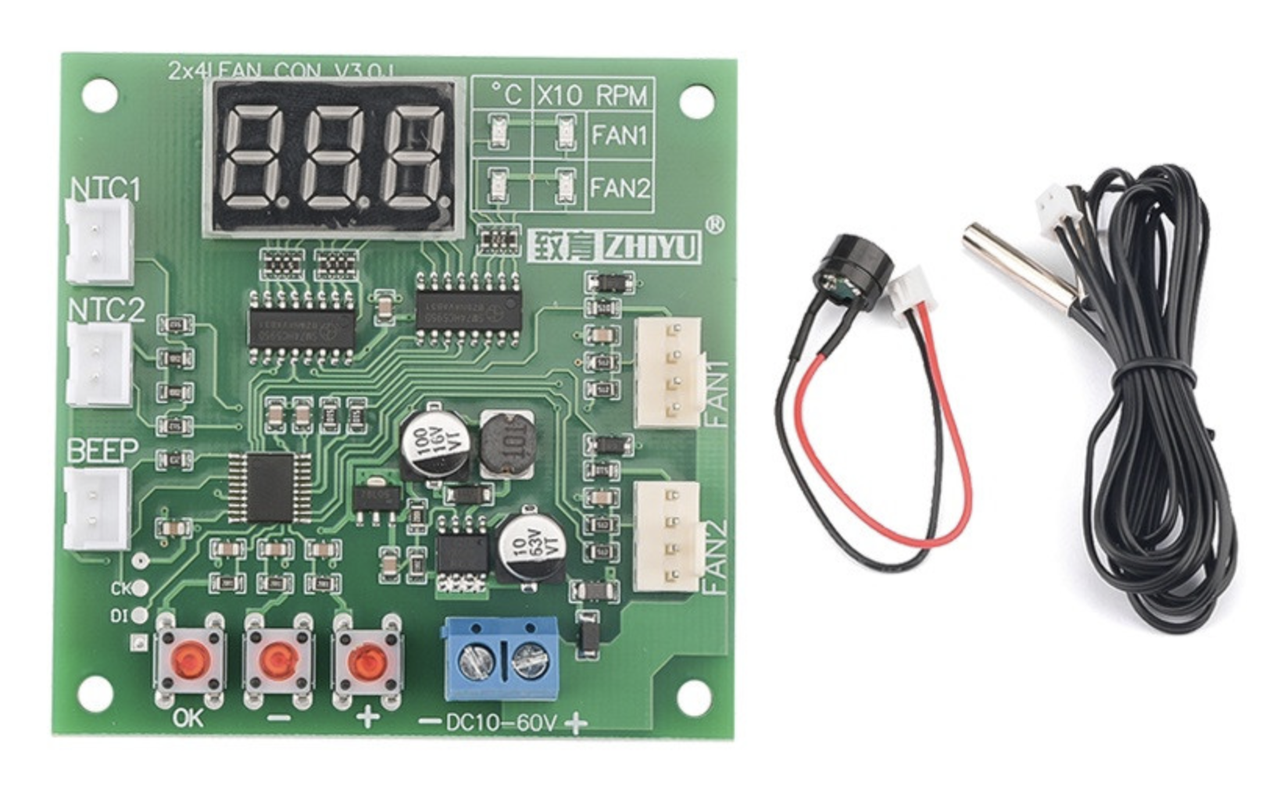

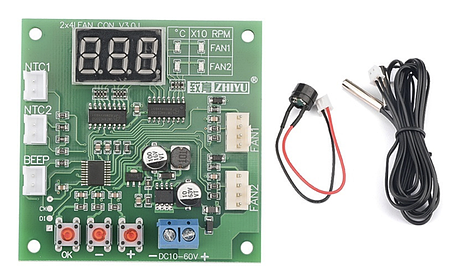

Пакет включає в себе:

1x - 4-провідний контроль температури ШІМ контролер швидкості вентилятора комп'ютера

2x - 1 метр температурний зонд

1x - Діаметр 12 мм довжина 10 см зумер
