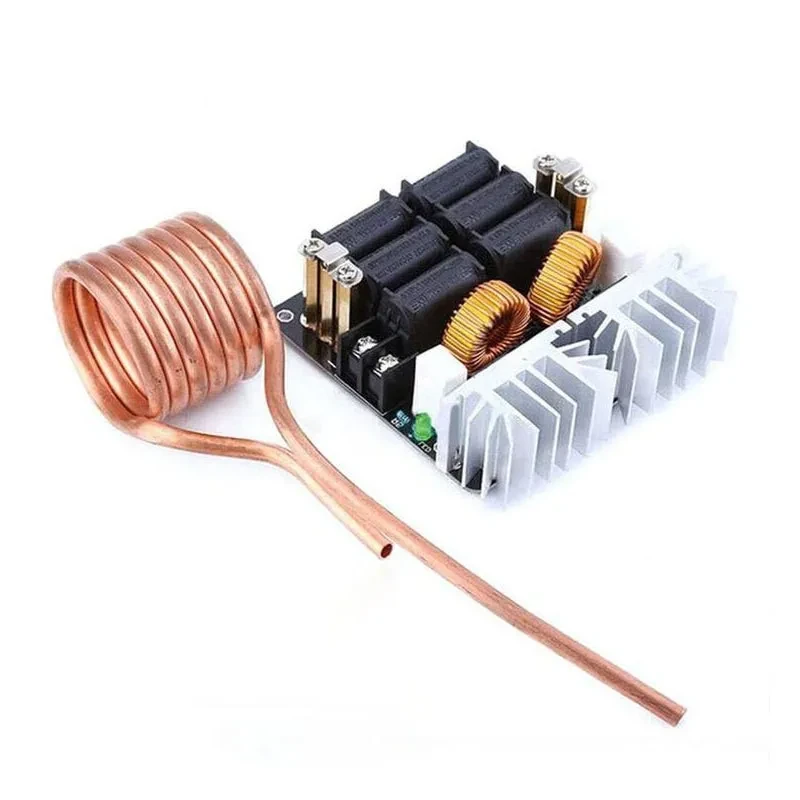

Цей індукційний нагрівальний контур використовує 12-48V низьковольтне джерело живлення постійного струму, струм 20A, потужність 1000W, через його помірну потужність, можна використовувати для загартування, відпалу та інших термічних обробок дрібних деталей, також можна використовувати з графітовим тиглем для плавлення золота, срібла, міді, алюмінію та інших металів, нагрів рівномірний і швидкий!

Параметри продукту

Розмір продукту: 100 мм * 100 мм

Вхідна напруга: 12В-48 Рекомендовані 36В

Вимоги до потужності: менше 12В ≥ 10А 15В або більше ≥ 15А

Індукційне джерело живлення опалення рекомендується використовувати 36V20A

Основні характеристики та особливості

[1] нагрівальна пластина з використанням 100 * 100 мм виробництва PCB, стабільна продуктивність;

[2] лінія живлення повний дизайн міді, значно збільшуючи струм нагріву невеликий;

[3] Використання 100 мм * 32 мм * 58 мм негабаритних 5 зубців 4-отвори потужний тепловідвід тепловіддачі краще;

[4] вихід з використанням трьох M4 мідних стовпців у паралель, може бути підключений до інших виходів

Індукційний нагрів працювати з великою кількістю енергії на додаток до плати і компонентів тепла, тепла, що генерується мідною трубкою, також дуже великий. Покупці можуть забезпечити свою власну систему водяного охолодження, ви можете купити невеликий водяний насос і 2 метри гумової водопровідної труби з внутрішнім діаметром 4 мм

[2] необхідно звернути увагу на використання імпульсного джерела живлення, тому що потужні імпульсні джерела живлення, як правило, мають функцію повільного запуску, тобто початок вихідної напруги зростає повільно, і якщо напруга піднімається до 12 В до підключення індукційного нагріву ланцюга, то це буде через відсутність напруги, а також призведе до того, що ланцюг не буде вібрувати, тому що дві трубки МОН одночасно проводитимуть провідність і спалюватимуть компоненти, тому переконайтесь, що напруга джерела живлення стабілізувалась, а потім доступ до індукційного ланцюга Тому необхідно підключати ланцюг індукційного нагріву після стабілізації напруги імпульсного джерела живлення;

[3] Під час нагрівання металевих предметів намагайтеся не нагрівати занадто великий об'єм металу, інакше він може бути перевантажений через перевантаження за потужністю і станеться перевантаження; найкраще використовувати запобіжник на 20 А або амперметр.

[4] Хоча ця плата драйвера може витримати струм понад 20А, щоб уникнути нещасних випадків і пошкоджень рекомендується не перевищувати 48V20A.

[4] У комплект входить нагрівальне кільце діаметром 40 мм, розраховане на напругу 24 В, якщо ви використовуєте напругу живлення понад 30 В, необхідно використовувати внутрішній діаметр нагрівального кільця 50 мм або більше, вентилятор і насос використовують живлення 12 В постійного струму, будь ласка, подавайте живлення окремо, щоб уникнути спалювання вентилятора і насоса!

[5] Індукційний нагрів повинен бути зроблений з використанням упаковки продукту в мідній трубі, або відповідно до стандартної обмоткою 8 кіл з внутрішнім діаметром 40 мм, в іншому випадку будь-який опік проблеми покупці несуть відповідальність за.

[Примітки щодо використання]:

Згідно з відгуками ваших партнерів з різних питань і проблем у використанні цієї замітки, ви повинні дотримуватися використання перших

[1] Мінімальна вхідна напруга модуля 12В не означає, що все 12В джерело живлення можна використовувати, деякі початківці-покупці використовують джерело живлення з меншою потужністю, конкретні вимоги до напруги та струму модуля, напруга 12В, струм повинен бути понад 10А джерело живлення можна використовувати, джерело живлення надто низьке призведе до значного зниження фактичного вихідного напруження джерела живлення на потужний вихід, коли напруга нижча за 12В. 12 В призведе до двох МОП-трубки в той же час проводять, буде спалити МОП-трубки;

[2] Деякі покупці не звертають уваги на вимоги до потужності блоку живлення під час використання, що призводить до нагрівання МОП-трубки, якщо ви виявите, що МОП-трубка опалення аномалії, перше, що потрібно розглянути, чи є вихід блоку живлення, щоб задовольнити вимоги

[3] плата не простоює, інакше вона буде випромінювати дуже високочастотний шум, а потім MOS-трубка нагріється і згорить!

[4] Індукційний нагрів рекомендується використовувати 36V20A джерела живлення, 12В потужність джерела живлення надто мала опалення майже не відповідає, і 12В живлення опалення, швидше за все, призведе до зниження вихідної напруги джерела живлення, менше 12В дуже небезпечно!

[5] індукційний нагрів потужність дуже велика, тепло неминуче, переконайтеся, що зробіть хорошу роботу з розсіювання тепла.
