AV To VGA Converter - це пристрій, що перетворює аналогові відеосигнали в прогресивні сигнали VGA. Роздільна здатність VGA-дисплеїв до 1280X1024 (60 Гц).
Особливості
◎ Підключи і працюй, чисто апаратне перетворення.
Підтримка роздільної здатності дисплея VGA
800*600 @ 60 Гц, 800*600 @ 75 Гц, 800*600 @ 75 Гц, 800*600 @ 60 Гц
800*600 @ 75 Гц, 1024*768 @ 60 Гц
1024*768 @ 60 Гц, 1280*1024 @ 60 Гц, 1024*768 @ 60 Гц
1280*1024 @ 60 Гц, 1440*900 @ 60 Гц, 1280*1024 @ 60 Гц, 1280*1024 @ 60 Гц
1440*900 @ 60 Гц, 1680*1050 @ 60 Гц, 1680*1050 @ 60 Гц
1680*1050 @ 60 Гц, 1680*1050 @ 60 Гц, 1680*1050 @ 60 Гц, 1680*1050 @ 60 Гц, 1680*1050 @ 60 Гц
1920*1080 @ 60 Гц, 1920*1200 @ 60 Гц, 1980*1050 @ 60 Гц, 1920*1080 @ 60 Гц
1920*1200 @ 60 Гц
◎ Екранне меню, зручне для управління властивостями відео
◎Відеовхід: AV, SVIDEO, VGA тристоронній вхід, перемикається

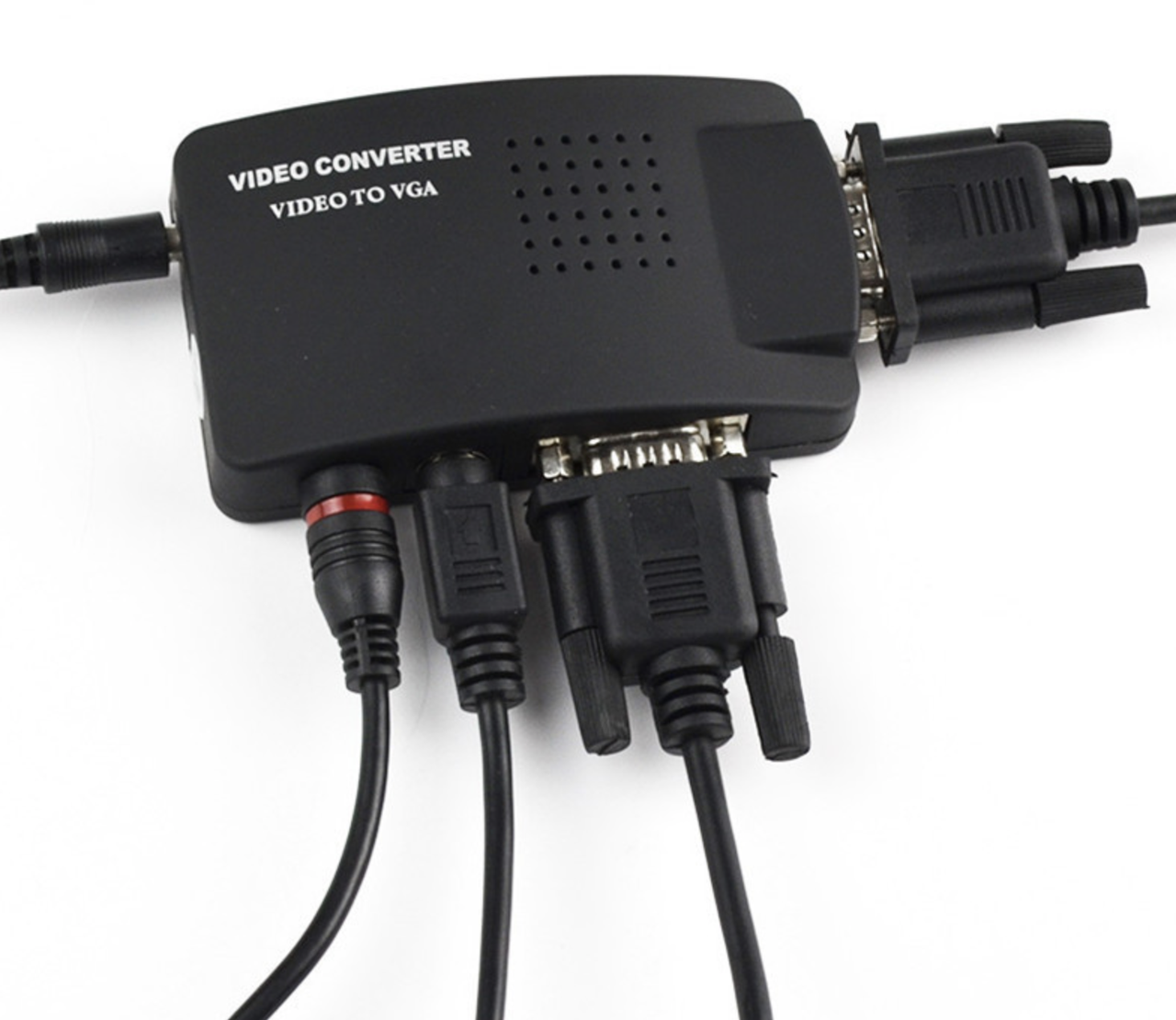

Лінійне підключення
1: Відео - відноситься до зовнішнього джерела відео Композитний вхід
S-термінал - відноситься до зовнішнього джерела відеосигналу Вхід SVIDEO
2: До відеокарти - відноситься до входів зовнішньої відеокарти VGA
3: До монітора - відноситься до виходу VGA-сигналу конвертера, підключеного до VGA-пристрою
4: Живлення - вхід зовнішньої напруги +5В, має бути під'єднаний з регульованою напругою +5В, інакше може згоріти відеоконвертер
5: Кнопка введення: у VGA вхідний сигнал, AV сигнал і SVIDEO сигнал перемикатися туди й назад між
6: Меню: VGA монітор OSD екранне меню, ви можете легко керувати властивостями відео. Наприклад: яскравість, контрастність, насиченість кольору, шкала сірого.
Робота з меню: натисніть кнопку "Меню", наприклад: на екрані OSD з'явиться меню яскравості Bri, цикл натискання кнопки "Меню", своєю чергою, відобразить меню яскравості Bri, контрастності Con, насиченості кольору Sat і відтінку сірого. Меню Яскравість Bri, Контраст, Насиченість кольору і Відтінок сірого відображатимуться послідовно, і відповідні значення можна збільшувати або зменшувати, натискаючи кнопки Freeze/+ і Reso/-.
7: Кнопка Freeze/+ при одиночному натисканні заморожує відеозображення, при повторному натисканні - розморожує його. У поєднанні з меню Menu вона збільшує відповідне значення вибору.
8: Кнопка Reso/-: дає змогу змінювати роздільну здатність дисплея та його частоту. Підтримуються три роздільні здатності VGA: 800X600X60HZ, 800X600X75HZ, 1024X768X60HZ. у поєднанні з меню Menu відповідне значення вибору буде зменшено.
Інструкції з використання

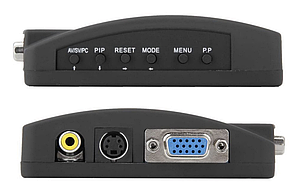

1.AV/SV/VGA: Натиснувши цю кнопку, можна легко переключити відео/S термінал/VGA.
2.PIP: AV/S термінал у стані VGA відкриває вікно монітора, так що ви можете спостерігати за зображенням під час роботи з комп'ютером. У стані PIP. Потім натисніть кнопку PIP, щоб збільшити або зменшити зображення. Під час натискання кнопок AV/SV/VGA і STILL зображення може переміщатися вгору і вниз. Натисніть MODE, щоб перемістити зображення вліво. Натисніть MENU, щоб вийти з повноекранного режиму.
3.MODE: Натисніть цю кнопку, щоб змінити роздільну здатність зображення і частоту його оновлення. Натисніть MENU для підтвердження. Натисніть MODE для переходу в режим, зазначений у рядку вибору, через 5 секунд він автоматично перейде в цей режим.
4. МЕНЮ: Натисніть цю кнопку, щоб відкрити меню керування. Натисніть для зміни відповідної інформації.
5. P.P: Натисніть цю кнопку, щоб вбудувати 8 видів аналогового зображення, легко налаштувати яскравість, контрастність, насиченість, різкість екрана.
Комплектація:
1 Конвертер
2 Блок живлення
3 Кабель VGA
4 AV-кабель
5 Кабель S-подібного терміналу
6 Інструкція з експлуатації
Основні | |
---|---|
Стан | Новий |
Колір | Сірий |
Тип | Кабель |
- Ціна: 631,25 ₴
