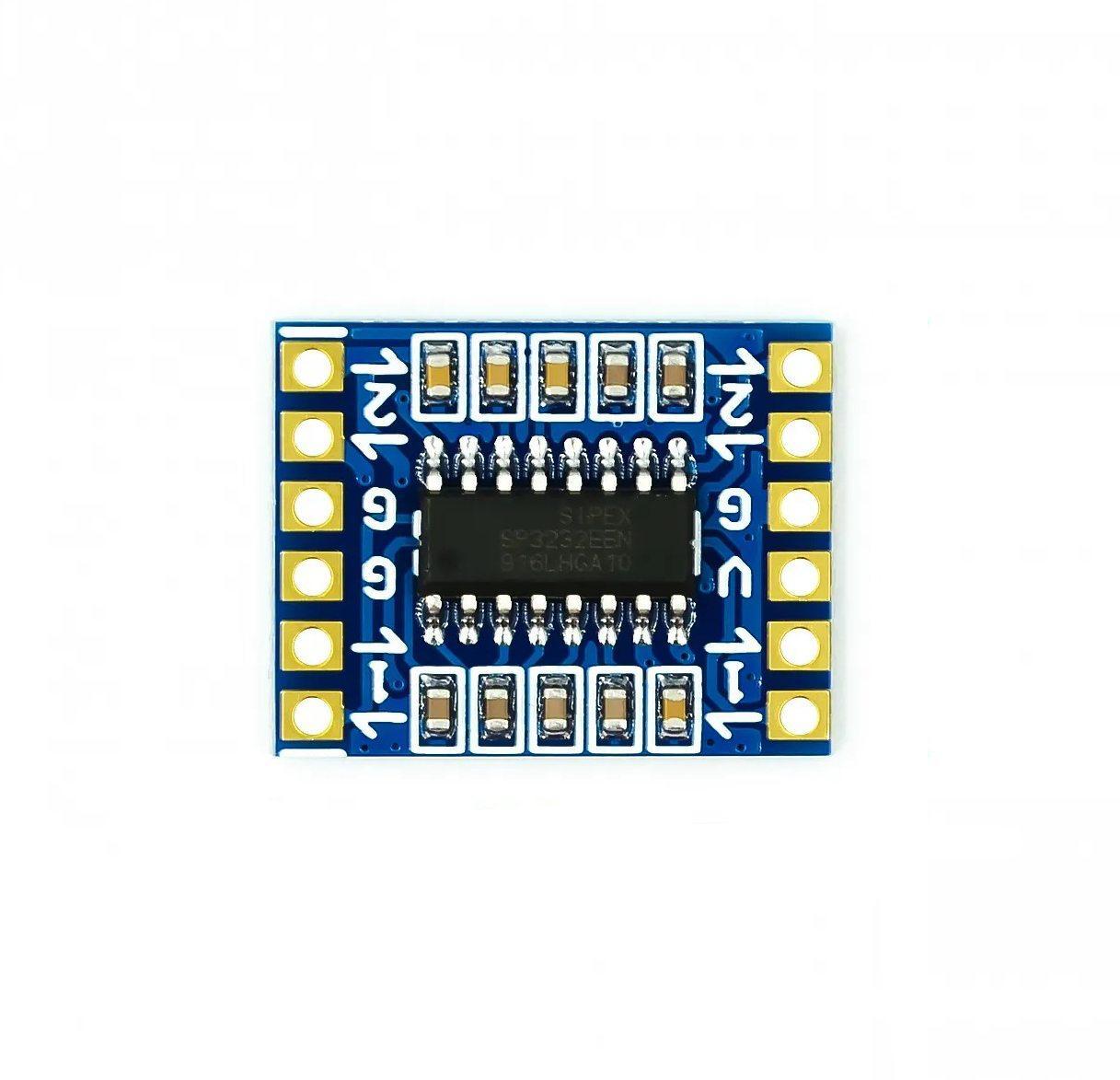

Модуль призначений для перетворення сигналів між рівнями RS232 та TTL. Використовується для програмування, зв’язку з мікроконтролерами та інших завдань, що потребують перетворення інтерфейсів. Версія оснащена двома каналами і виконана на якісній платі з золотим покриттям.

Підключення:

• Всі з’єднання повинні бути перехресними: TXD → RXD, RXD → TXD

TTL (UART) вхід/вихід:

• VCC: 3–5,5 В DC

• GND: загальна земля

• TXD: підключення до RXD зовнішнього пристрою

• RXD: підключення до TXD зовнішнього пристрою

RS232 вхід/вихід:

• RXD: підключення до TXD зовнішнього RS232 пристрою

• TXD: підключення до RXD зовнішнього RS232 пристрою

• GND: загальна земля

Розмір модуля: 20,7 × 16 мм

Особливості:

• Чіп: EXAR

• Два канали для одночасної роботи з двома лініями зв’язку
